耐磨陶瓷质料普遍应用于研磨抛光质料、耐磨涂层、管道或装备内衬、结构件等领域，，，，其耐磨性能直接决议机械装备和零件的清静使用寿命。。
。。 常见的耐磨陶瓷质料有氧化锆、氧化铝、立方氮化硼、氮化硅、碳化硼、碳化硅等。。
。。

        为了获得耐磨性能更好的耐磨陶瓷质料，，，，许多学者对陶瓷质料的磨损机理及影响陶瓷耐磨性能的因素举行了研究。。
。。 一般来说，，，，陶瓷的耐磨性受两个因素影响，，，，一是质料自己的结构，，，，二是载荷、温度、气氛等外界因素。。
。。


        在早期对陶瓷质料耐磨性能的研究中，，，，以为陶瓷质料的硬度与耐磨性能亲近相关。。
。。 厥后发明，，，，陶瓷的硬度和磨损之间的关系并不是那么显着。。
。。 例如，，，，氧化铝陶瓷的硬度高于TZP氧化锆陶瓷，，，，但耐磨性纷歧定高于TZP陶瓷。。
。。

        虽然硬度在一定水平上可以反映晶界的连系强度，，，，但磨损最终是由于质料脱离磨损面而形成的，，，，因此陶瓷质料的硬度不再作为权衡磨损的预测指标。。
。。 有研究批注，，，，随着质料断裂韧性和硬度的提高，，，，陶瓷的磨损率逐渐降低，，，，耐磨性更好。。
。。



        一般来说，，，，质料的微观结构往往对证料的宏观性能有很大的影响。。
。。 陶瓷质料是由晶粒和晶间组成的烧结体，，，，其微观结构往往决议其宏观性能。。

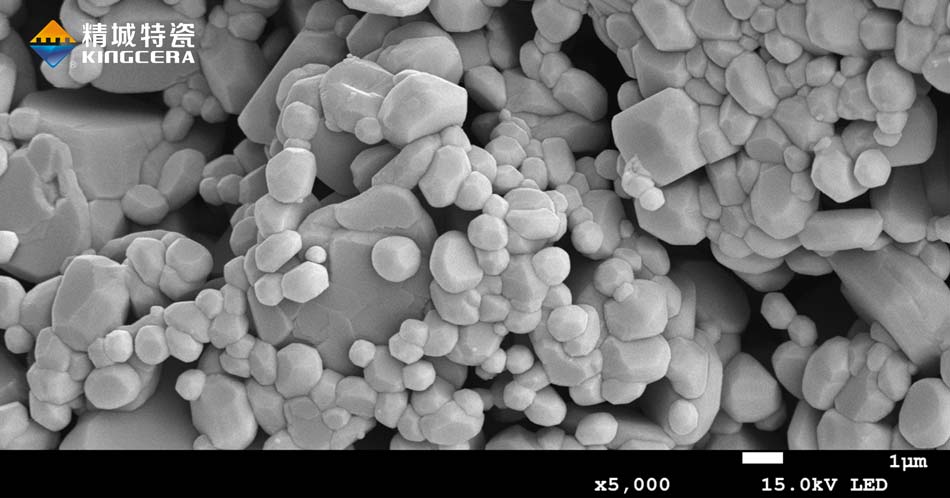

。。 许多研究批注，，，，陶瓷质料的耐磨性与晶粒尺寸、晶界相组成、晶界应力漫衍、气孔等微观结构有很大关系。。
。。




        在工业上，，，，金属质料可以通详尽化晶粒来提高其力学性能，，，，称为细晶强化。。
。。 主要原理是晶粒尺寸越小，，，，晶界面积越大，，，，晶界漫衍越呈锯齿状，，，，可有用增添裂纹扩展路径，，，，有利于疏散质料中的应力集中。。
。。 发明晶粒细化对陶瓷质料的耐磨性有一定的影响。。
。。



        气孔率对陶瓷的性能有很是主要的影响。。
。。 气孔相当于缺陷的保存，，，，会引起应力集中，，，，加速裂纹扩展，，，，降低晶粒间的连系强度，，，，从而严重影响陶瓷的力学性能。。
。。 在摩擦作用下，，，，孔隙可能相互毗连形成裂纹源，，，，加速质料磨损。。
。。




        陶瓷由晶粒、晶界相和气孔组成。。
。。 在烧结历程中，，，，一些添加到陶瓷中的添加剂和杂质主要以“第二相”或“玻璃相”的形式保存于晶界，，，，它们的保存会影响晶粒间的连系强度。。
。。 在陶瓷摩擦磨损历程中，，，，晶界处极易爆发裂纹。。
。。 晶界连系强度低，，，，在磨损历程中会造成沿晶粒的断裂，，，，导致整个晶粒被拉出，，，，造成严重的磨损。。
。。

        多晶陶瓷的添加剂通常以玻璃相的形式保存于晶界上。。
。。 在摩掠历程中，，，，爆发的高温降低了玻璃的粘度，，，，导致塑性变形。。
。。 若是相邻晶界的应力不对适，，，，就会在晶界处爆发裂纹，，，，造成严重的磨损。。
。。

        若是适量的添加剂能在晶界形成第二相，，，，通常有利于质料的耐磨性。。
。。 例如，，，，在氧化铝中加入氧化锆制成氧化锆增韧氧化铝陶瓷，，，，又称ZTA陶瓷。。
。。 由于T-ZrO2应力诱发临界应力的增添有利于陶瓷质料断裂韧性和强度的提高，，，，氧化锆和氧化铝可以抑制晶粒长大，，，，在微观结构上抵达微晶化的效果，，，，从而进一步 提高耐磨性。。
。。
